智能溫室監測系統
智能溫室監測系統由采集控制器通過Lora傳輸網絡自動獲取需要監測的溫室大棚作物生長環境
參數,參數包括土壤溫濕度、空氣溫濕度、光照強度、太陽紫外線、CO2濃度等。采集控制器采集
到參數后根據預設的控制條件,對溫室卷膜、風機、濕簾、內外遮陽、灌溉施肥等設備進行自動控
制,保證溫室內環境適宜作物生長。智能溫室系統具有減輕人力成本、提高設備運行效率、改善溫
室環境、減少病蟲害增加作物產量等作用。

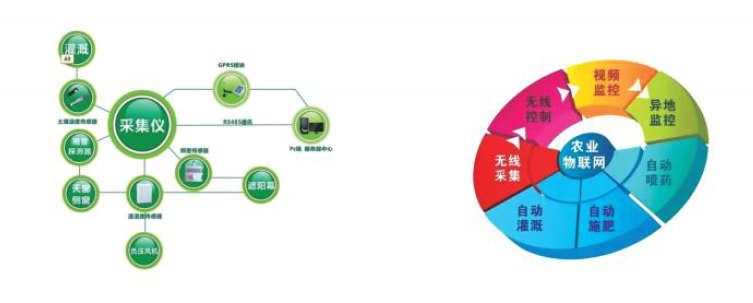

系統架構
智能溫室監控系統由本公司自主研發的基于Lora的智能網關和節點、采集控制設備以及相關匹配
的大氣溫濕度傳感器、土壤溫濕度傳感器、土壤PH傳感器、土壤鹽分傳感器、光照強度傳感器、
CO2濃度傳感器、攝像頭、加熱、加濕、遮陽、補光、噴灌、痛風、卷簾設備及其配套的電氣控制
柜組成。

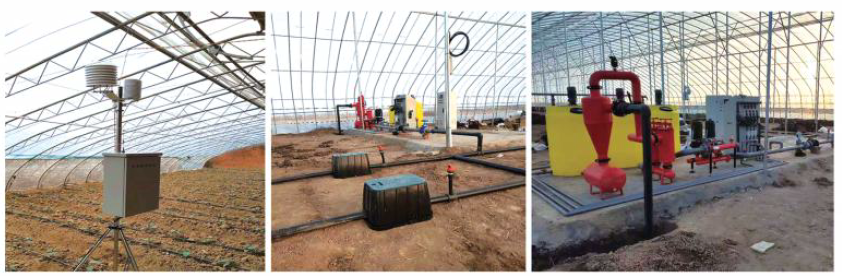

系統應用
○系統可根據客戶實際應用場景, 在采集控制器連接不同的傳感單元和外圍控制設備。
系統特點
○自動化:通過對采集的溫室環境參數進行智能處理,可自動控制設備的運行,降低功耗,減輕勞動者工作壓力;
○可擴展:通過選用不同的外圍控制設備, 可控制溫室環境及灌溉、施肥等;
○歷史記錄: 采集控制終端, 可不間斷記錄溫室環境參數以及控制設備的動作記錄等;
○遠程監控: 通過手機 App或小程序對溫室環境和控制設備進行實時監測和控制;
系統選配指標
要素 | 測量范圍 | 分辨度 | 準確度 |
空氣溫度 | -40——-80℃ | 0.1℃ | ±0.2℃ |
空氣濕度 | 0-100%RH | 0.1%RH | ±2% |
光合有效輻射 | 0-2000w | 1w | ±5%rdg+10dgts |
日照時數 | 0-24h | 0.01h/P | - |
土壤溫度 | -40-95℃ | 0.1℃ | ±0.3℃ |
土壤濕度 | 0-100%RH | 0.1%RH | ±3% |
PH值 | 0-14 | 0.01 | ±0.1 |
二氧化碳 | 0-5000ppm | 1ppm | ±(50ppm+5%示數) |
光照度 | 0-200000Lux | 1Lux | ±7% |
葉面濕度 | 0-100% | 0.1% | ±5% |
